3792 - электромеханический замок (металл)

Описание:

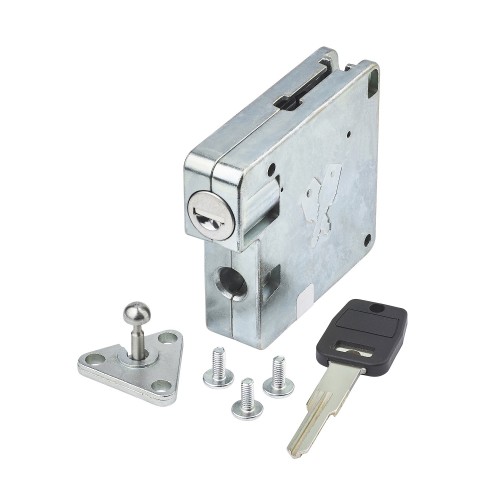

3792 – это 5-вольтный электромеханический замок высокого качества, снабженный рядом инновационных функций, среди которых: аварийное открытие с помощью сервисного ключа или стального тросика, плавающая защелка для компенсации расцентровки дверец и точный механизм, приводимый в движение электродвигателем, что способствует отличной работе замка даже при значительной вертикальной нагрузке на ригель.

Замок поставляется с ригелем, который устанавливается на внутренней стороне двери (просим указать вид монтажа при заказе: вровень с поверхностью двери или с выступом на 2 мм). Ригель обеспечивает легкое закрытие двери путем небольшого дожатия створки. Встроенный сенсор информирует о том, что дверь закрыта. Замок прост в подключении и эксплуатации и поставляется с кабелем нужной клиенту длины (2, 4 или 6 метров).

Данный замок может быть интегрирован в систему, работающую на базе индивидуально созданного программного обеспечения, в которой физическое управление открытием и закрытием замков может осуществляться при помощи клавиатуры, RFID-карт, считывателя отпечатков пальцев и многих других методов идентификации пользователя, благодаря чему он идеален для локеров, почтовых терминалов, депозитных систем и пр.

Полные технические данные, схему подключения и доступные аксессуары можете найти ниже.

Если Вы ищете комплексное решение, наша компания может поставить уже готовую Интегрированную Запирающую Систему (CLS), включающую сенсорный экран с пользовательским интерфейсом, программное обеспечение и электромеханические замки.

Стандартные характеристики:

• Прочная конструкция из цинк-алюминиевого сплава

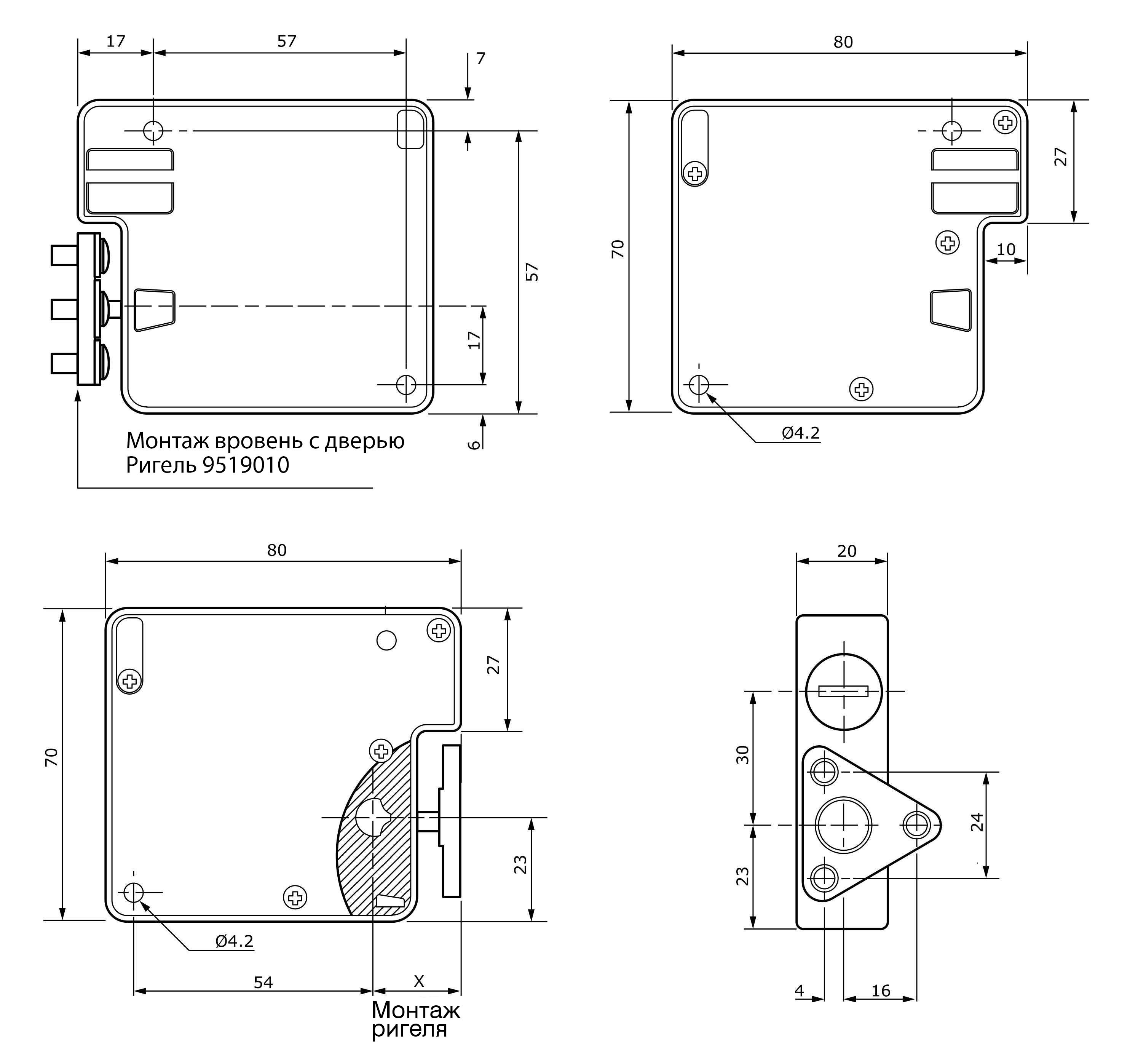

• Компактный размер (длина 80, высота 70, толщина 20)
• Два крепежных отверстия Ø4
• Штекерное соединение
• Простота подключения
• Трос для сервисного обслуживания доступен под заказ
• Замок с сервисным 10-дисковым сердечником под заказ (1 сервисный ключ на 50 замков)
• Съемный сервисный сердечник
• Надежный ригель с круглой головкой
• Благодаря плавающему ригелю замок может работать даже на разрегулированных дверцах
• Гнездо ригеля, предусматривающее возможность погрешностей соосности при монтаже дверец
• Встроенное программное обеспечение - простота управления
• Обратный сигнал о закрытии дверец (в закрытом положении замка)

Технические характеристики:

• Интерфейс: JST – S6B – PH – SM4 – TB
• Срок службы: 60 000 циклов
• Размеры 70/80/20
• Тяговая сила: 3000 Н
• Максимальная нагрузка на двери при раcцеплении 150Н при 5V
• Материал корпуса: цинк-алюминиевый сплав
• Вес: 350 гр.
• Диапазон температур: от -10 до +50 °C
• Потребление тока в режиме ожидания: 1,4мA
• Максимальное потребление тока: 300мA

Информация об электрической схеме:

Входной и выходные кабели замка подключаются непосредственно к встроенному микропроцессору. Имеется один входной кабель для переключения замка между состояниями открыто/закрыто (2). При подключении данного кабеля к VCC (положительный контакт) либо отсутствии подключения, замок будет закрыт. В этом случае выход находится в «высоком» состоянии. Замок откроется, когда кабель (2) будет переведен в «низкое» состояние (заземлен) на протяжении более 10 мс.

Существуют три выходных кабеля, передающих сигналы о сотоянии замка. Кабель состояния блокировки (4) указывает находится ли защелка в закрытом («высоком») или открытом («низком») состоянии. Когда данный кабель находится в «высоком» состоянии, механизм замка переводится в положение «закрыто». Даже если дверь физически остается открытой, она заблокируется при дожатии створки.

Кабель состояния фиксации ригеля (5) указывает, зафиксирован ли ригель в корпусе замке («высокое» состояние) или нет («низкое» состояние). Это определяет, закрыта ли дверная створка или нет. Если замок открыт (см. выше), индикатор положения «закрыто/открыто» всегда будет находиться в «низком» состоянии.

Текущее состояние замка сообщается при «низком» состоянии выходного кабеля состояния замка (3).

Схема подключения:

Штекерный разъем
MPN	JST, PHR-6
Pin	Описание
1	+5V
2	Вход – закрыто/открыто
3	Выход – состояние защелки (активное низкое)
4	Выход – закрыто (активный высокий)
5	Выход – защелкнут (активный высокий)
6	Заземление

Схема подключения :

Акcессуары

Код продукта	Описание
37928K	Замок (электрофорезное покрытие серебристого цвета)

Другие цвета доступны под заказ

Код продукта	Описание	Размер «Х»
9519010	Монтаж защелки вровень с дверью	20mm
9519011	Монтаж защелки (с выступом 2 мм)	22mm

Код продукта	Описание
9235435	Заглушка (заменитель сервисного сердечника со штифтами, предохраняющими от просверливания)

Код продукта	Описание
9519013	13-милиметровый пружинный выталкиватель створки (устанавливается вместо сервисного сердечника)

Код продукта	Описание
9560520	Кабель длиной 2 метра
9560540	Кабель длиной 4 метра
9560560	Кабель длиной 6 метров

ВНИМАНИЕ: Все кабели имеют штекерные разъемы на обоих концах

Код продукта	Описание
9300124	Сервисный ключ для аварийного открытия

ВНИМАНИЕ: Один на 50 замков/заказ
